Vedlikehold av chuck til tredreiebenk er viktig for å sikre nøyaktighet, sikkerhet og lang levetid. En chuck som ikke vedlikeholdes kan få redusert grep, bli treg i bevegelsen eller i verste fall skade deg eller arbeidsstykket. Regelmessig rengjøring og smøring er derfor en sentral del av verkstedrutinen.

I denne veiledningen går vi igjennom vedlikehold av en Nova Supernova2, men den vil være aktuell for de fleste chucker for tredreiing.

Dette trenger du:

Tang for låsering (seegerring, klips, circlip)
2 stk flattjern
Klut

Messingbørste
Smøremiddel (for eksempel lett olje eller PTFE-spray, vi anbefaler ikke grease)
Rødsprit eller annen avfetting

Eventuell rustfjerner

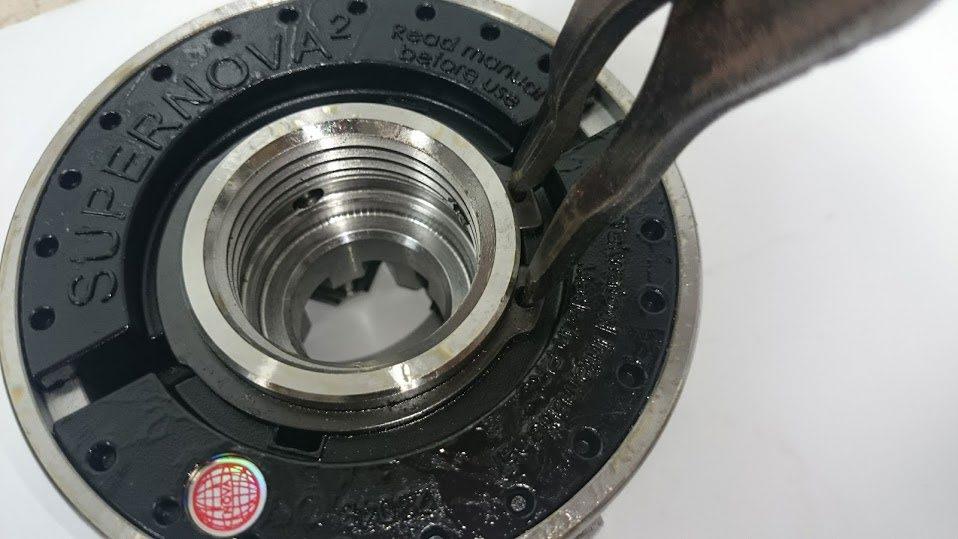

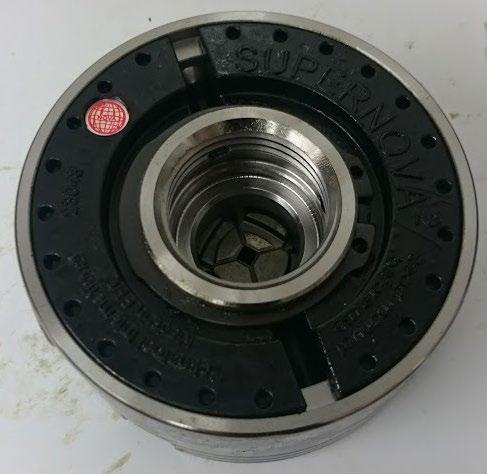

Skru av bakkene og plasser chucken opp ned på et bord. Fjern låseringen med egnet tang (låseringen åpnes utover).

Vær forsiktig da den kan fly av gårde når du løsner ringen. Bruk vernebriller når du fjerner og setter tilbake låseringen.

Med låseringen av kan du så fjerne bakplaten fra chucken.
Noen chucker er helt åpne på baksiden, da kan du gå videre til neste steg.

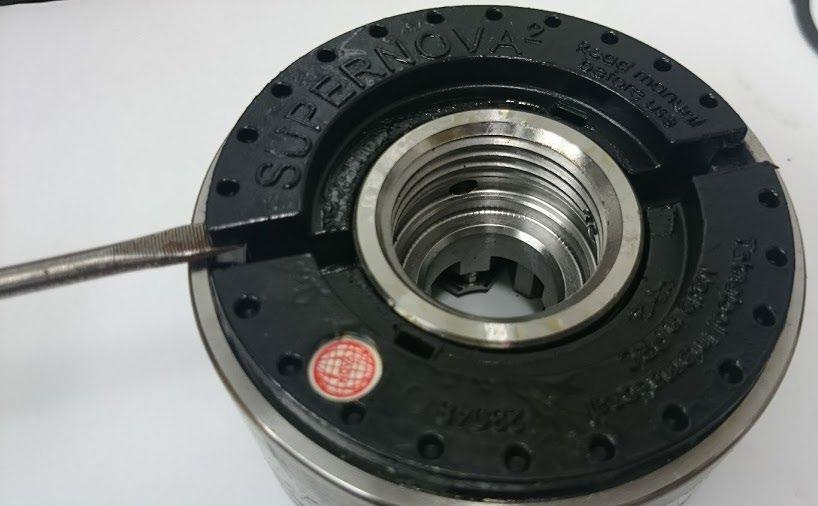

For å ta av bakplaten kan du bruke to flattjern. Stikk inn fra hver side og løft rett opp.
Dersom du har chuck med adapter, kan du også sette i adapteret og gi det et hardt kakk med en gummi- eller treklubbe. Det pleier å løsne bakplaten fra chucken.

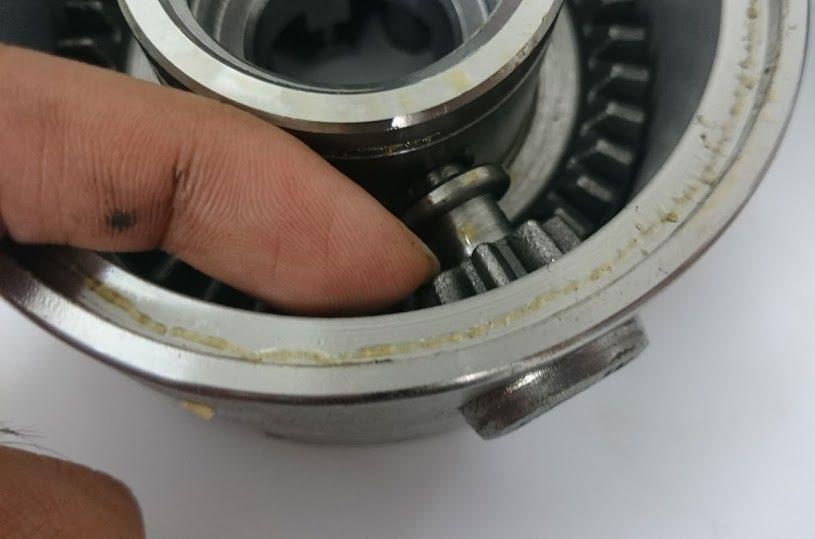

Ta ut tannhjulene ved å dytte dem ut fra innsiden av chucken. De kan ofte sitte litt fast, spesielt dersom chucken er veldig skitten. Da krever det litt makt, men unngå å bruke redskaper i metall for ta dem ut da du kan skade tannhjulet.

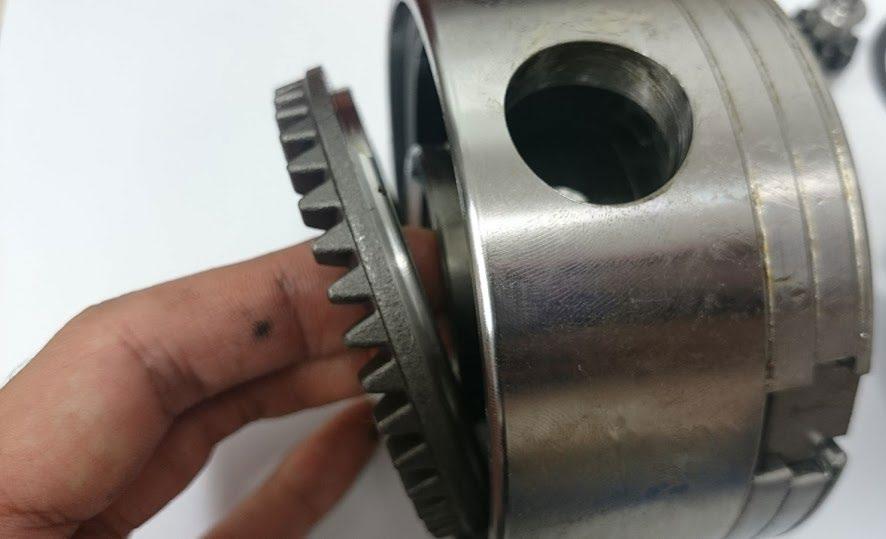

Ta ut scroll ringen. Normalt vil den være løs og enkel å få ut, men kan noen ganger sitte fast. Bank på kroppen av chucken med en myk hammer av plast/gummi eller tre, eller bruk en trekloss til å banke den ut. Du kan også dunke chucken forsiktig mot bordet for å løsne ringen.

Før du skyver ut sleidebakkene bør du merke dem og chucken slik at det er enklere å montere sammen igjen når du er ferdig med rengjøringen.
Sporet til sleidebakke 1 kan også indentifisere med en liten fordypning i kroppen på chucken.

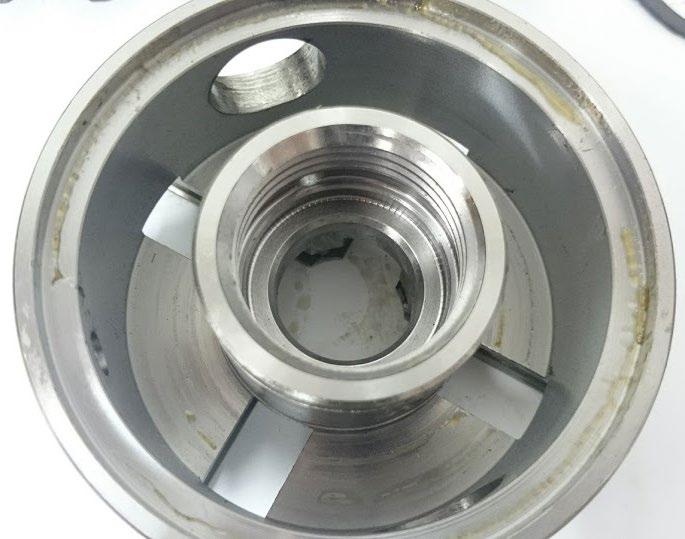

Når ringen er avmontert vil sleidebakkene kunne skli rett ut av chucken.

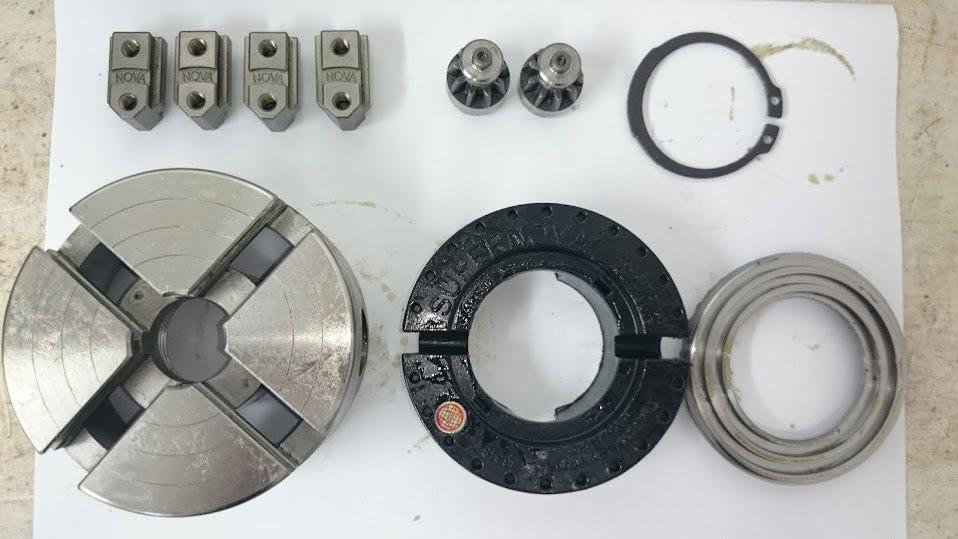

Se over at du har følgende deler demontert:

1. Sleidebakker #1-4

2. 2 stk tannhjul

3. Låsering

4. Chuck-kropp

5. Bakplate

6. Scroll ring

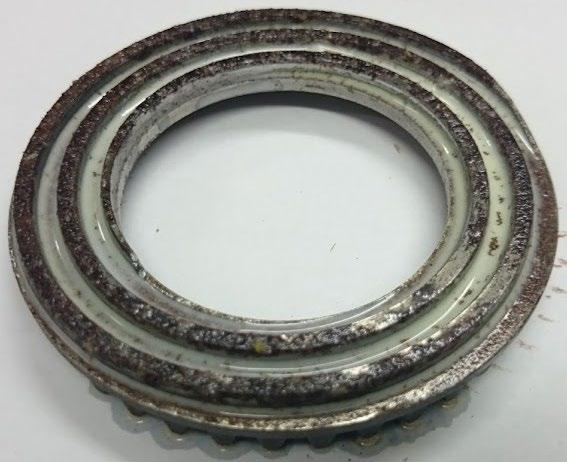

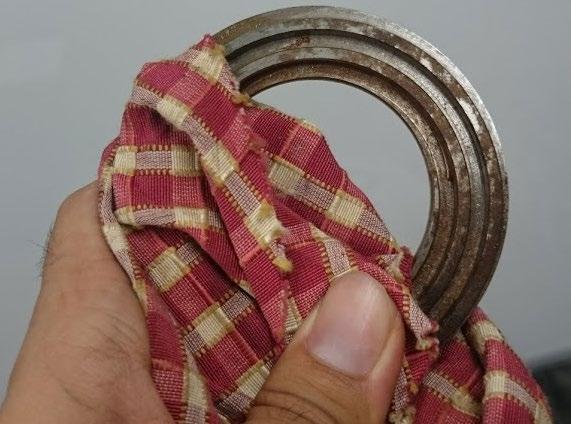

Bruk en klut eller for eksempel kjøkkenpapir og tørk av så mye som mulig skitt.

I dette og følgende steg ser du kun låseringen avbildet, men du må gjøre hvert av disse stegene for hver del av chucken.

For å fjerne mer gjenstridig skitt og fett, bruk et avfettingsmiddel som for eksempel rødsprit. Bruk gjerne også en rustfjerner om nødvendig. følg da anvisningen på produktet for rustfjerning.

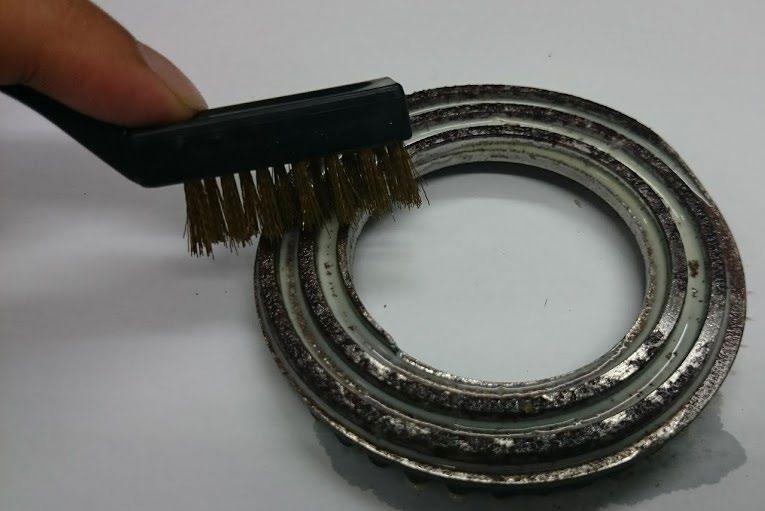

Bruk en messingbørste for å løse opp skitt og rust. Pass på at børsten kommer inn i alle kriker og kroker.

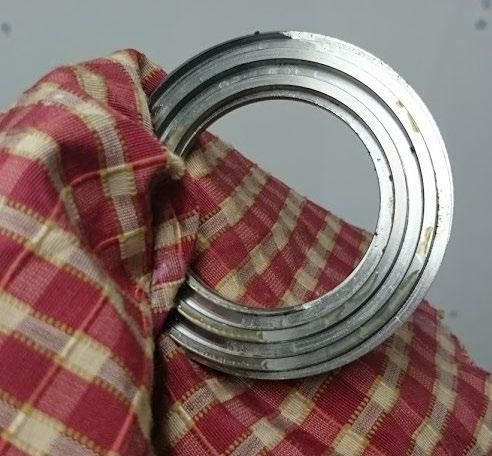

Tørk godt av alle delene etter rens, avfetting og eventuell rustbehandling.

Delene skal kjennes helt tørre ut og det må ikke være klebrige rester igjen på overflatene.

Når alle delene er ferdig renset og tørket, er du klar til å begynne å montere sammen chucken igjen. Vi anbefaler at du bruker rikelig med tynt smøremiddel på innsiden av alle overflater som kommer i kontakt med andre deler. Du bør også smøre innside av kroppen på chucken, og på sleide-bakkene. Der er det spesielt viktig å smøre siden som kommer i kontakt med spiralen på scroll ringen.

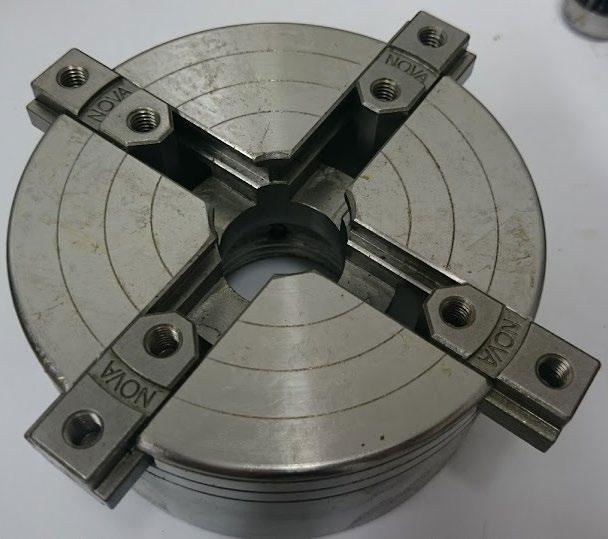

Sett inn sleidebakkene i samme spor som de stod i fra før. De skal stå i rekkefølge fra 1 til 4 med klokken når du ser chucken ovenfra som avbildet.

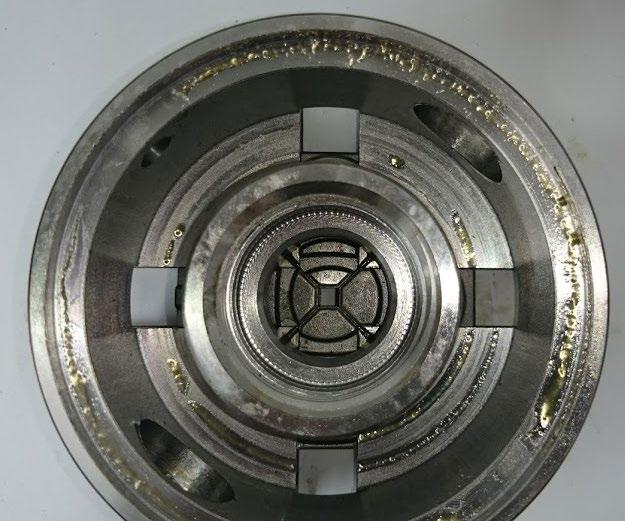

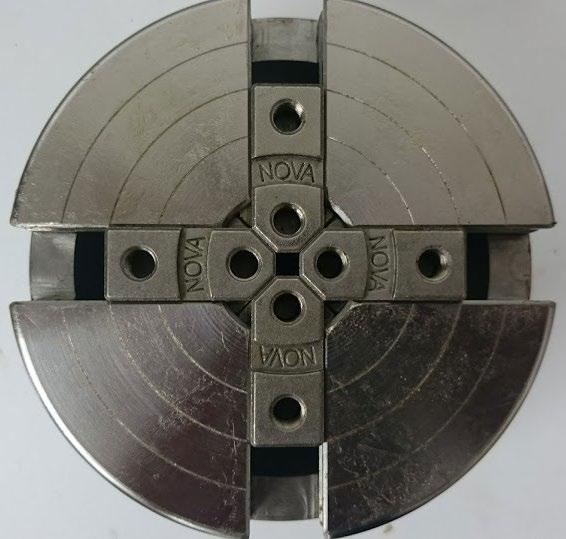

Snu chucken på hodet og posisjoner sleidebakkene slik at de møtes i midten og former en firkant i senter.

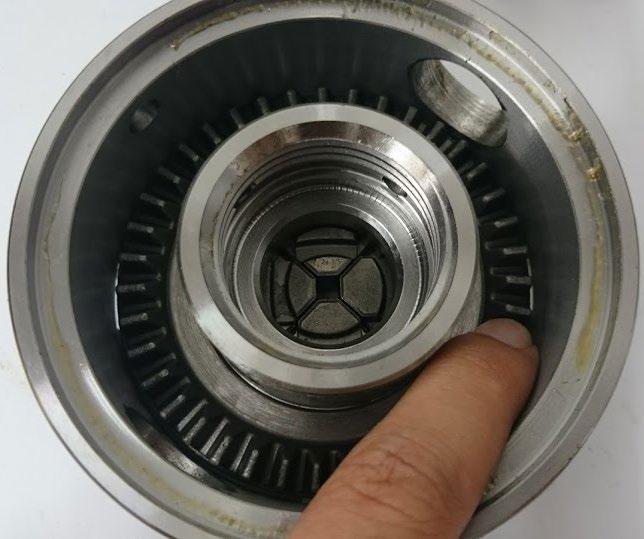

Sett scroll ringen tilbake inn i chucken og roter den frem og tilbake til den griper tak i alle sleidebakkene. Pass på at sleidebakkene ikke har flyttet på seg før du setter inn ringen. Den vil synke på plass når den griper tak og du vil se at sporet til låseringen blir synlig.

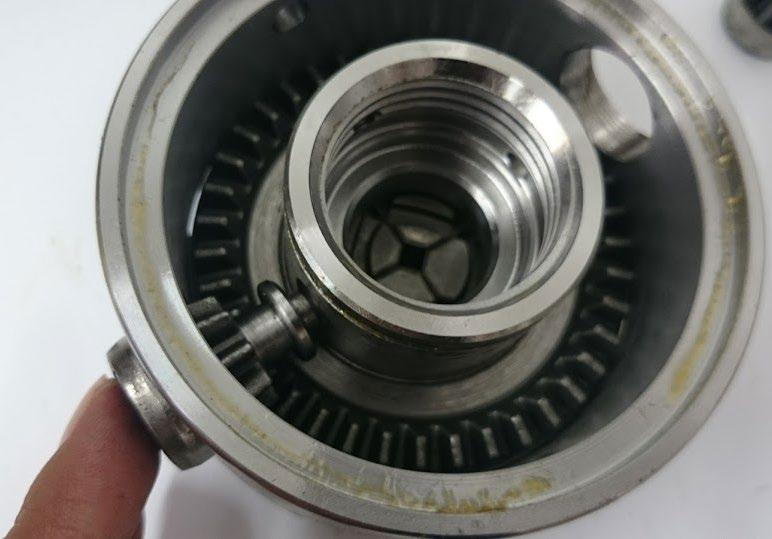

Smør så "tennene" på scroll ringen rikelig med tynt smøremiddel, og skyv på plass tannhjulene som avbildet.

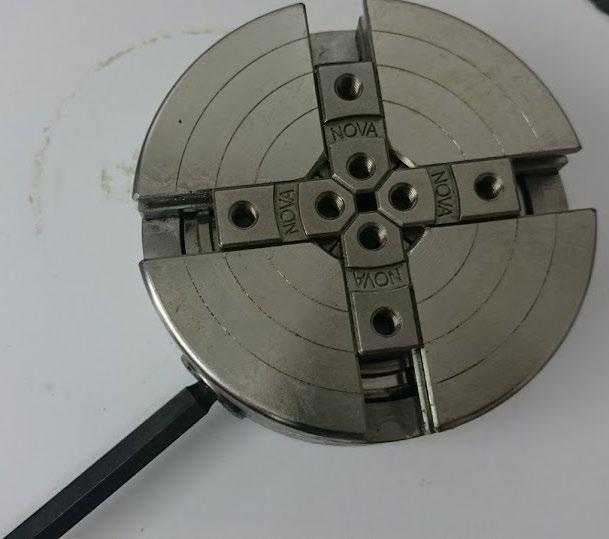

Du kan nå bruke chucknøkkelen til å påse at sleidebakkene møter som de skal i midten.

Dersom de sklir jevnt i og former en firkant i senter kan du gå videre til neste steg.

Dersom chucken er vrien å skru, kan det komme av:

Tannhjulene er feil montert og binder seg
For lite smøring
Defekte deler (for eksempel skader på scroll ring eller sleidebakker)

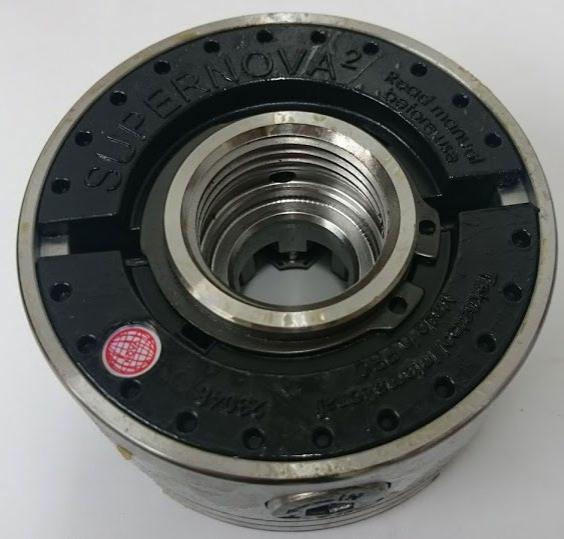

Til slutt kan du sette bakplaten i chucken igjen, før du så klikker på plass låseringen.
Påse at låseringen er montert riktig i sporet sitt.
