SHUTR avsugssystem.
Lyst til å automatisere ditt sponavsug?

Ofte blir ikke sponavsuget brukt når det skal da det ofte oppleves at det tar tid å starte, "skal bare gjøre et lite kutt", og mange andre unnskyldninger. Hvis du ønsker at ditt verksted eller bedrift skal få orden og system på bruk av sponavsug - da kan vi hjelpe!

Shutr-systemet kan tilpasses både små og store verksteder, og automatiserer bruken av avsugsystemet i ditt verksted.

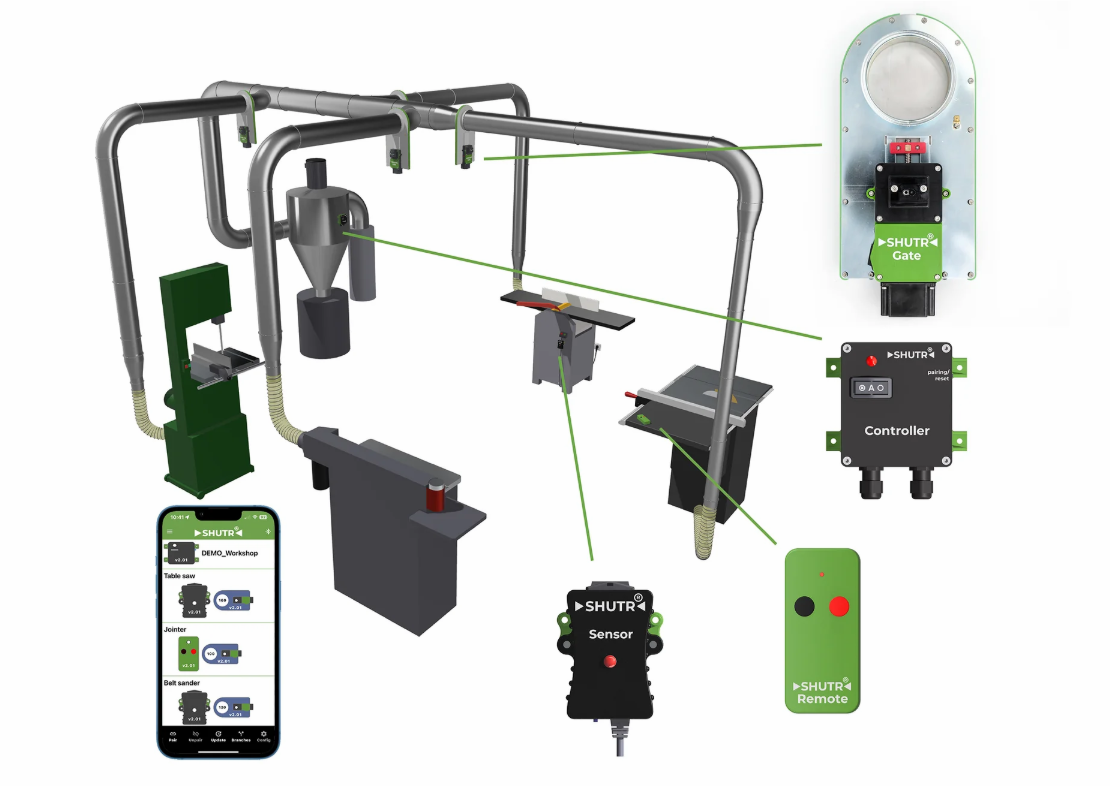

Systemet består av noen få komponenter; avsugsventil, sensor, styringsenhet, fjernkontroll og en app til styring og oppsett av systemet. I enkleste utgave kan en benytte en avsugsventil (opptil 4) og en fjernkontroll. Med fjernkontrollen kan du da åpne/lukke ventilen, men avsuget må da startes manuelt. Ved å bygge ut med en SHUTR styringsenhet kan systemet brukes som et fullt automatisert anlegg hvor avsuget starter når maskinen (f.eks en bordsag) startes, avsugsventilen åpnes automatisk og lukkes igjen når maskinen stoppes, etter x antall sekunder slik at rør/slange tømmes for spon. Alt dette settes opp i appen (Apple eller Android) og alle justeringer og programmeringer kan gjøres her.

All tilkobling skjer trådløst via et eget wifi nettverk styrt av SHUTR styringsenheten. Det er heller ikke behov for trykkluft i dette systemet. Fleksibel og enkel installasjon er en stor fordel.

Erfaringsmessig sørger et slikt anlegg for et mye bedre arbeidsmiljø og minsker støvet i rommet betraktelig.

Start med fullt system eller bygg ut etter behov.

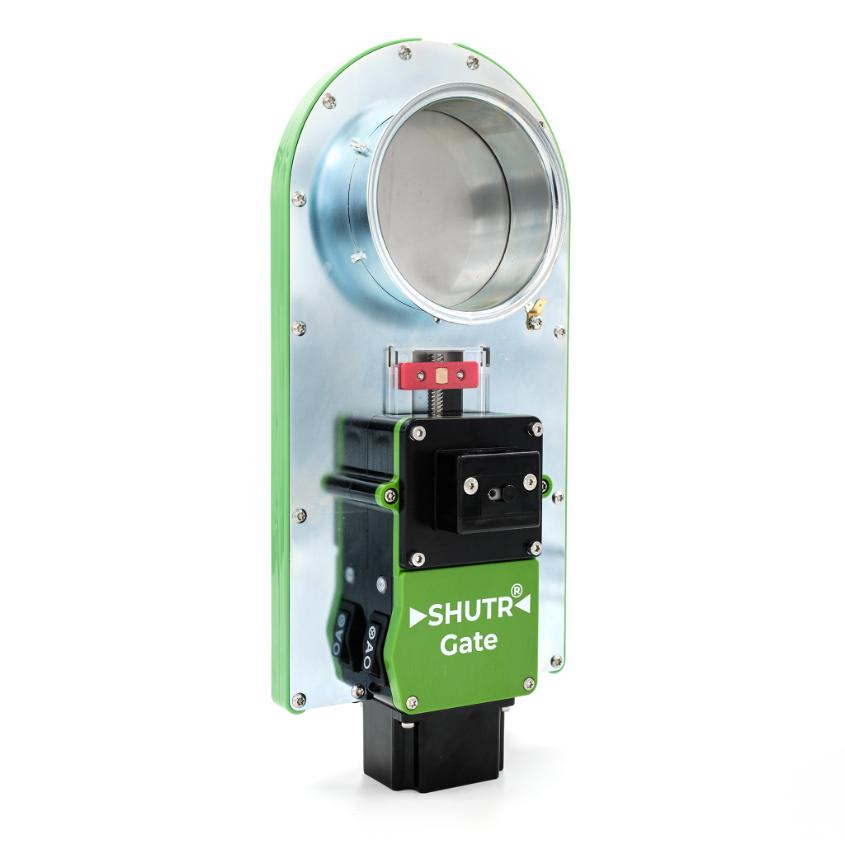

Shutr Avsugsventil

Den viktigste komponenten i systemet er nok Shutr Avsugsventil /spjeld. Dette er laget for proff bruk og er fullt automatisert. Avsugsventilen er IP54 og skjermet for støv. Det kan brukes på flere måter, enkleste måte er tilkobling med en bryter (ledning med 3.5mm jack plugg), med fjernkontroll eller satt i system med Shutr Controller. Leveres i ulike dimensjoner, ø100, ø120, ø150 og ø160mm. Selve ventilen er laget i galvanisert stål og elektronikk er innkapslet i polycarbonat. Tilfredstiller ATEX standard (for bruk i eksplosjonsfarlig atmosfære), drives med inkludert 24V veggmontert strømforsyning.

Med ventilen tilkoblet systemet vil denne åpne/lukke seg automatisk ved start av en maskin (f.eks båndsag). Dette styres via en sensor som klemmes fast på kabelen til maskinen og som "føler" endring i spenning.

Installasjon av sensor er svært enkelt, en USB-A port gir 5V DC til sensoren, derfor trengs det ikke separat strømtilkobling til denne. Selve sensoren kommuniserer via Wifi med de andre komponentene i systemet.

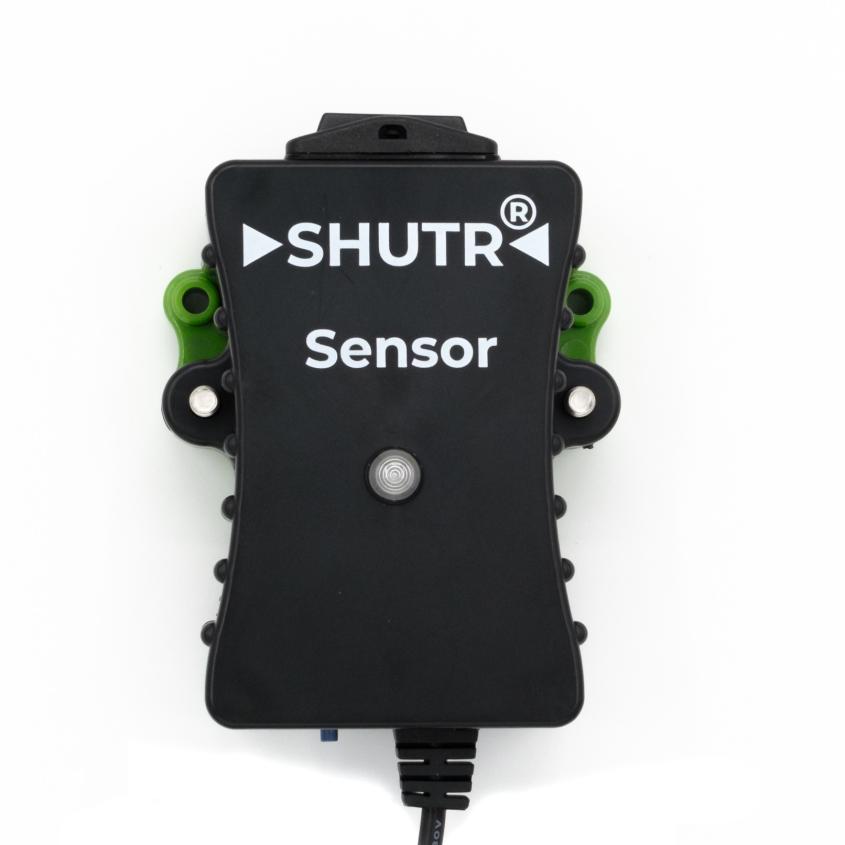

Shutr Sensor

Ved bruk av Shutr Sensor kan du automatisk åpne/lukke ventiler.
Enkel montering, klemmes fast på kabelen til maskinen (bordsag/båndsag osv). Sensoren kommuniserer med Shutr Conroller og registrerer når maskinen skrus på. Sensoren kan pares med en eller flere avsugsventiler i systemet. Sensitivitet kan justeres med Shutr app'en. Inntil 4 avsugsventiler kan kobles til, ved flere enn 4 må en Shutr Controller brukes. Strømtilførsel skjer via en 4m lang USB kabel som kobles direkte i Shutr ventil. Leveres med en dobbel USB-A port. strømforsyning.

På toppen finnes også en manuell bryter som kan brukes for av/på eller automatikk. Wifi kommunikasjon opptil 100m rekkevidde.
I app'en kan sensoren brukes som en mini kontroller for å styre inntil 4 ventiler.  Ved bruk av Shutr controller kan opptil 8 ventiler styres. Ved bruk som mini kontroller settes dette opp via Bluetooth.

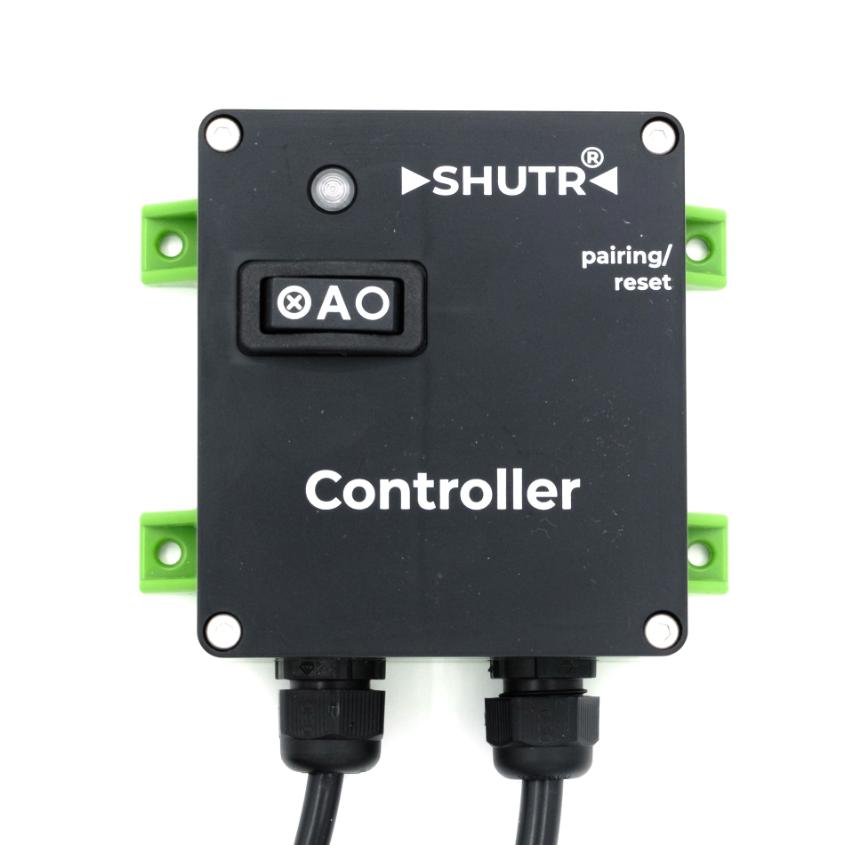

Shutr Controller

Shutre Controller styringsenhet brukes til å styre selve sponavsuget til å skru seg av/på. Kobles til enten en magnetisk bryter eller kontaktor på sponavsuget. Brukes da i kombinasjon med en eller flere fjernkontroller, eller sensorer. Styringsenheten kan også brukes til å sette opp et avansert Shutr Connect nettverk som kan betjene flere fjernkontroller, sensorer og Shutr avsugsventiler, opptil 60 enheter totalt. EU versjon for 230V. Trådløs rekkevidde 50-100meter, alt etter bygningsdetaljer. IP54 konstruksjon.

Noen fordeler:
Paring med ventiler, fjernkontroller og sensor i logiske serier.
Innstilling av minimum luft strøm
Sikkerhets innstilling, beholder sikkerhets funksjon til avsuget, og forhindrer vakum i avsugsystemet.
Trenger ikke internet tilkobling
Trenger ikke nettverk tilkobling, lager sitt eget.
Konfigurer og oppdater programvare via Shutr Connect app (Apple og Android)
Konfigurer og oppdater fastvaren til dine SHUTR-komponenter med SHUTR Connect-appen  ( APP STORE)   (ANDROID)

Se også info boks om app'en for utfyllende informasjon om innstillinger.

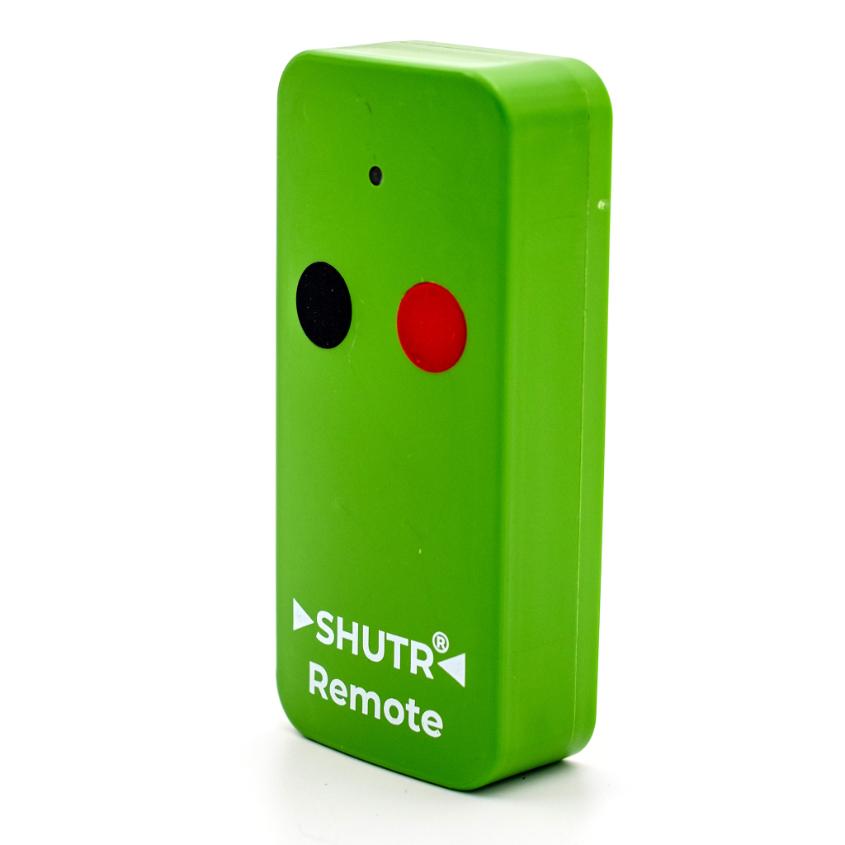

Shutr Fjernkontoll

Bruk fjernkontrollen på flere måter; som åpne/lukke på opptil 4 avsugsventiler, eller kombinert med Shutr Controller, aktivering av avsugsventiler og start av avsuget. Rekkevidde opptil 50-100m. Drives av 2AA batterier. Det kan kobles flere fjernkontroller til Shutr Controller som da kan styres via fjernkontrollen.

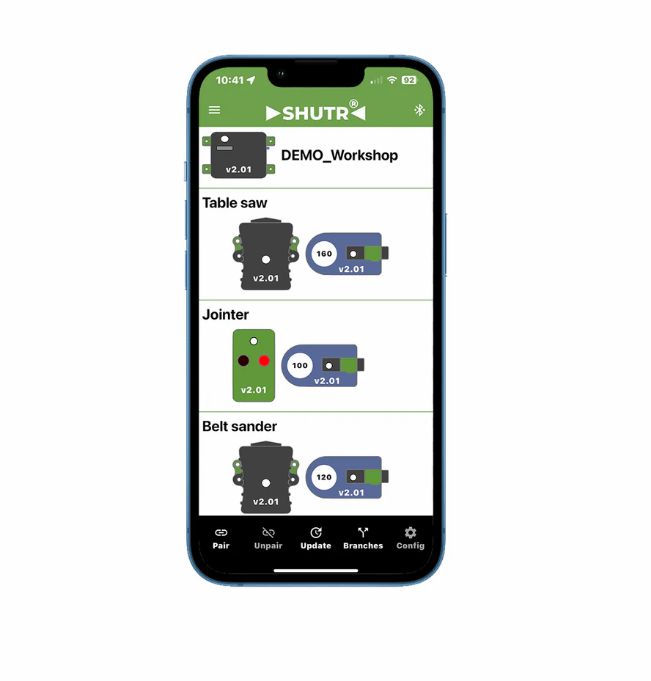

Shutr App

Shutr-systemet har en en egen app for å enkelt kunne konfigurere og styre systemet. Pr idag er dette på engelsk, men det vil komme også på norsk.

App'en finnes både for Apple og Android.

Ved hjelp av appen kan en sette opp hvilke avsugsventiler som skal åpnes når en maskin startes, hvilke som evt skal stenges, og hvor lenge avsuget skal gå før det slås av slik at slanger og rør tømmes.
Enkelt oppsett, ingen forkunnskaper trengs, kobles til via Bluetooth. Avanserte innstillinger kan gjøres slik som minium driftstid avsug, minimum av tid, minimum antall ventiler åpne, minimum luftstrøm osv.
Oppdatering av programvare, backup og installasjon av denne om nødvendig.
Konfigurer og oppdater fastvaren til dine SHUTR-komponenter med SHUTR Connect-appen  ( APP STORE)   (ANDROID)

Markedets beste app for styring av ditt avsugsanlegg.
