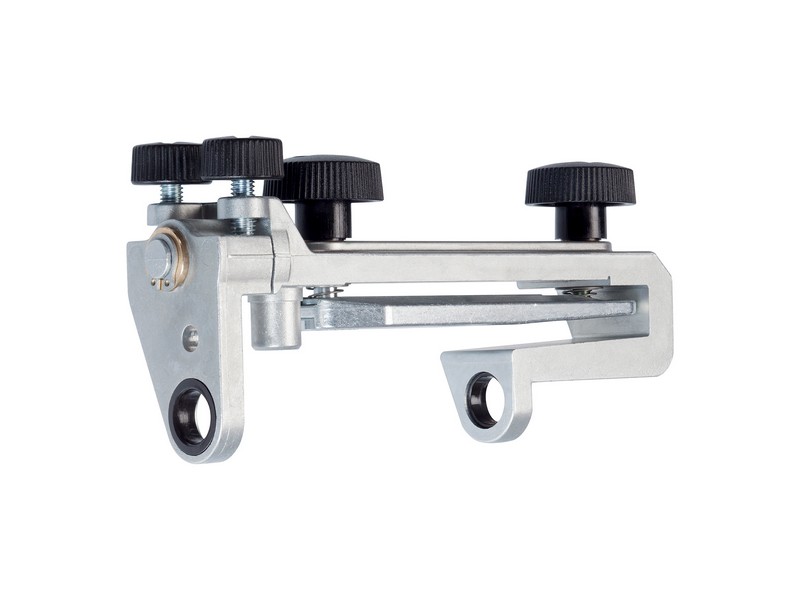

Tormek høvel/stemjern jigg SE-77

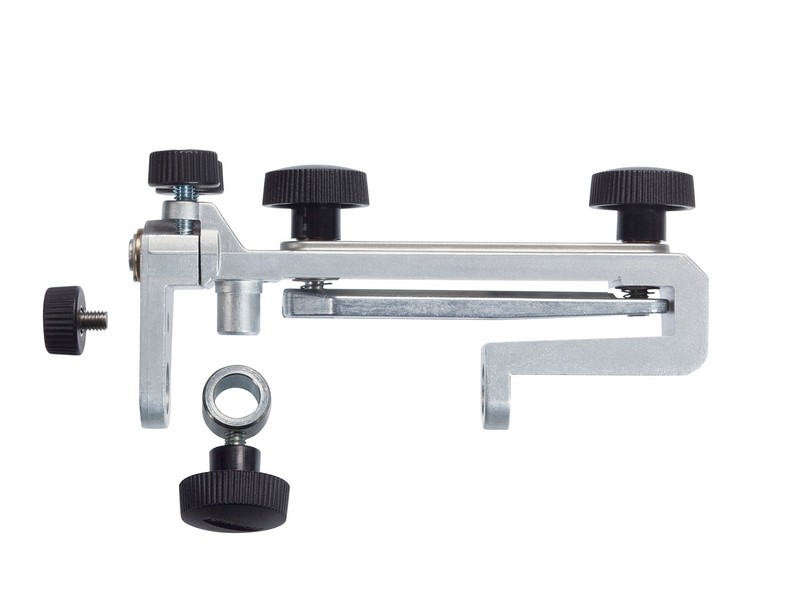

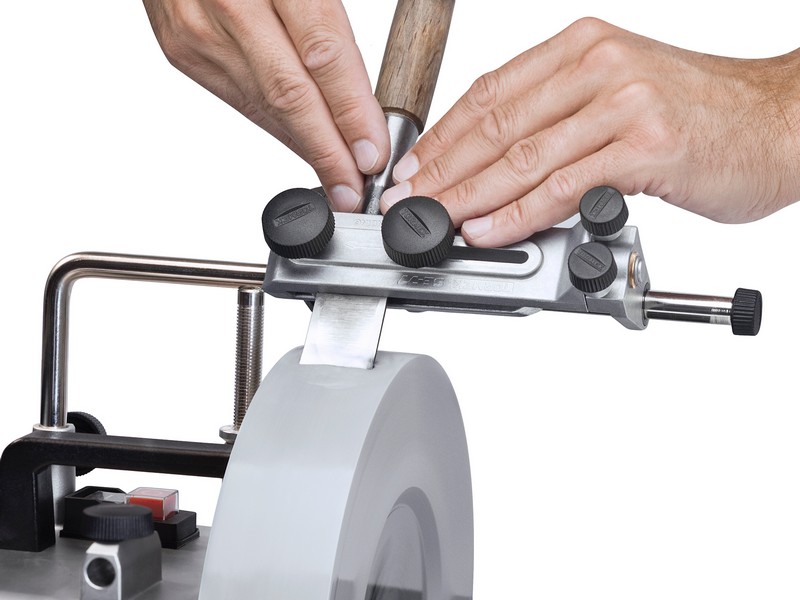

Ved sliping av huggjern/stemjern, høvelstål og annet verktøy med en rett 90 graders egg er denne jiggen uunværlig. SE-77 er videre utviklet fra SE-76 og har nå noen nye fordeler. Det nye er at du kan finjustere vinkelen på selve jiggen når den er montert. Dette gjøres ved de to små rattene (på tvers av jiggen). Fordelen med dette er at du kan justere hvis stålet ikke er helt parallelt med slipesteinen, er veldig smalt eller om stålet er en anelse vridd. Finjusteringen gjøres på sekunder ved å løsne på det ene rattet og stramme på det andre. Jiggens konstruksjon gjør det også mulig å slipe koniske verktøy, som f.eks japanske stem/huggjern. Sikkherhets stoppen holder jiggen låst mot bøylen og forhindrer at verktøyet sklir av slipesteinen. Dermed unngår du å skade fingrene når du sliper. Jiggen kan brukes på huggjern og høvelstål med opptil 77mm bredde.

Sliping med konveks form.
De fleste høvelstål kan ha en fordel av å ha en svak konveks form. Graden av avrunding avhenger av type høvel som brukes, og er omtrent likt som tykkelsen på den sponen som høvelen tar. Takket være den bevegelige festedelen på jiggen kan du lage den optimale konvekse formen for ditt verktøy. Mer info om bruk og innstilling finnes i bruksanvisningen.

OBS: SE-77 leveres med som standard tilbehør med Tormek T-8. Til Tormek T-4 må dette kjøpes som tilleggs utstyr.

Litt teknisk info:
Konstruksjon (se illustrasjon under bilder)
Jiggen (1) består av en base med en låseplate og to låseskruer for festing av verktøyet. Jiggen løper på universalstøtten i nylonforinger tvers over slipesteinen. Eggvinkelen stilles inn med finjusteringen (4) på universalstøtten (5). Den har to sikkerhetsstopp, som forhindrer verktøyet å skli av slipesteinen under slipingen. Et indre stopp (2) som plasseres etter verktøyets bredde og et ytre fast stopp (3), som skrues i enden på universalstøtten. Verktøyet blir automatisk og korrekt justert i jiggens plane side så det alltid monteres rett (uten at det vris) og slipes i 90°. Andre jigger krever manuell innstilling/montering. Låseplaten har en forhøyning i sentrum som gjør at også korte verktøy som har en konisk overgang mot skaftet kan monteres sikkert, for eksempel japanske stemjern. Øvre siden, som styrer verktøyet er konstruert sånn at trykket fordeles til kantene, slik at verktøyet sitter stødig uten at skruene strammes maksimalt. Jiggen er konstruert for sliping mot eggen med universalstøtten montert vertikalt og for bryning med eggen med universalstøtten montert horisontalt.
