Stepcraft Tool Magazine M.700 incl. Pneu. lifting func.

STEP12368

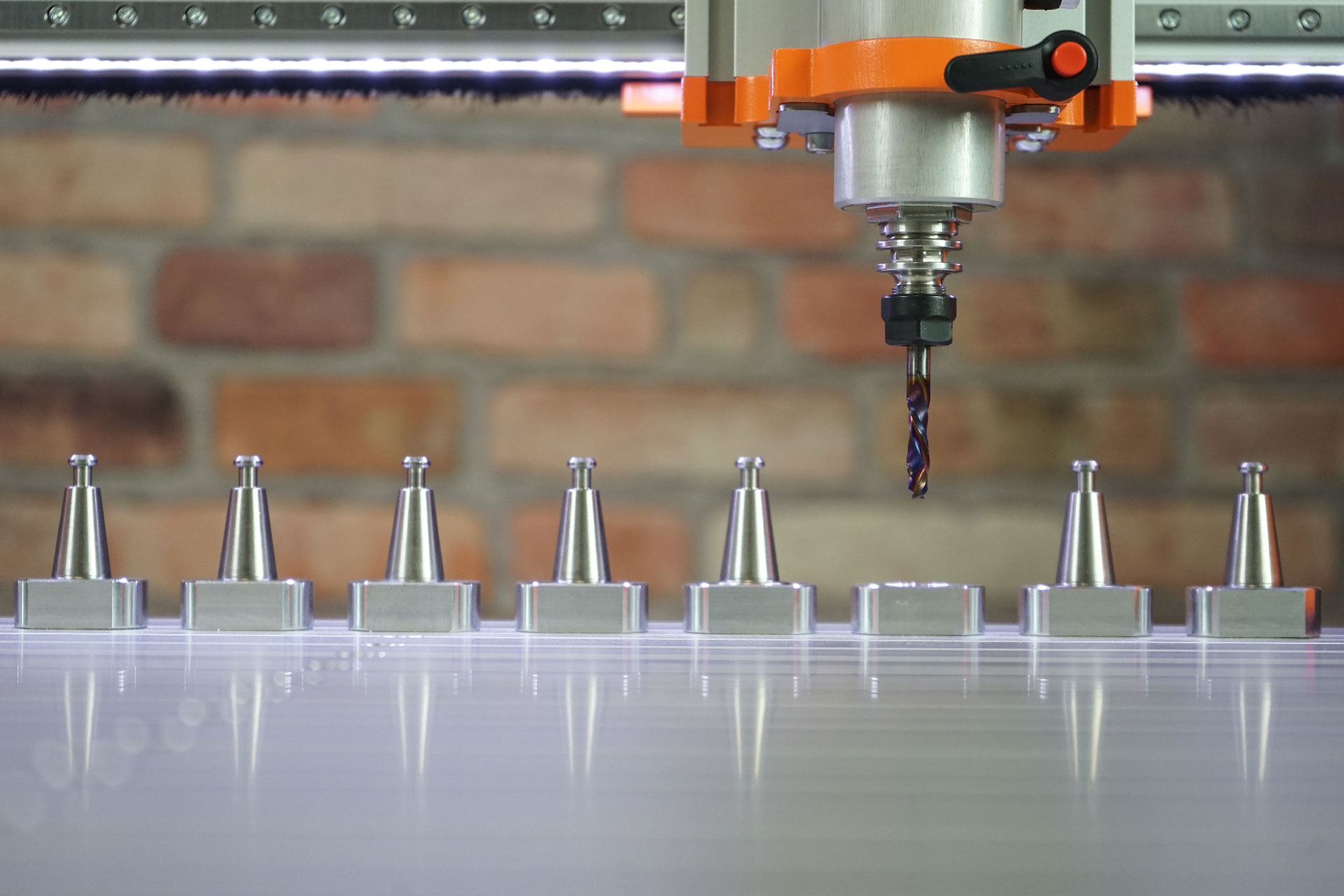

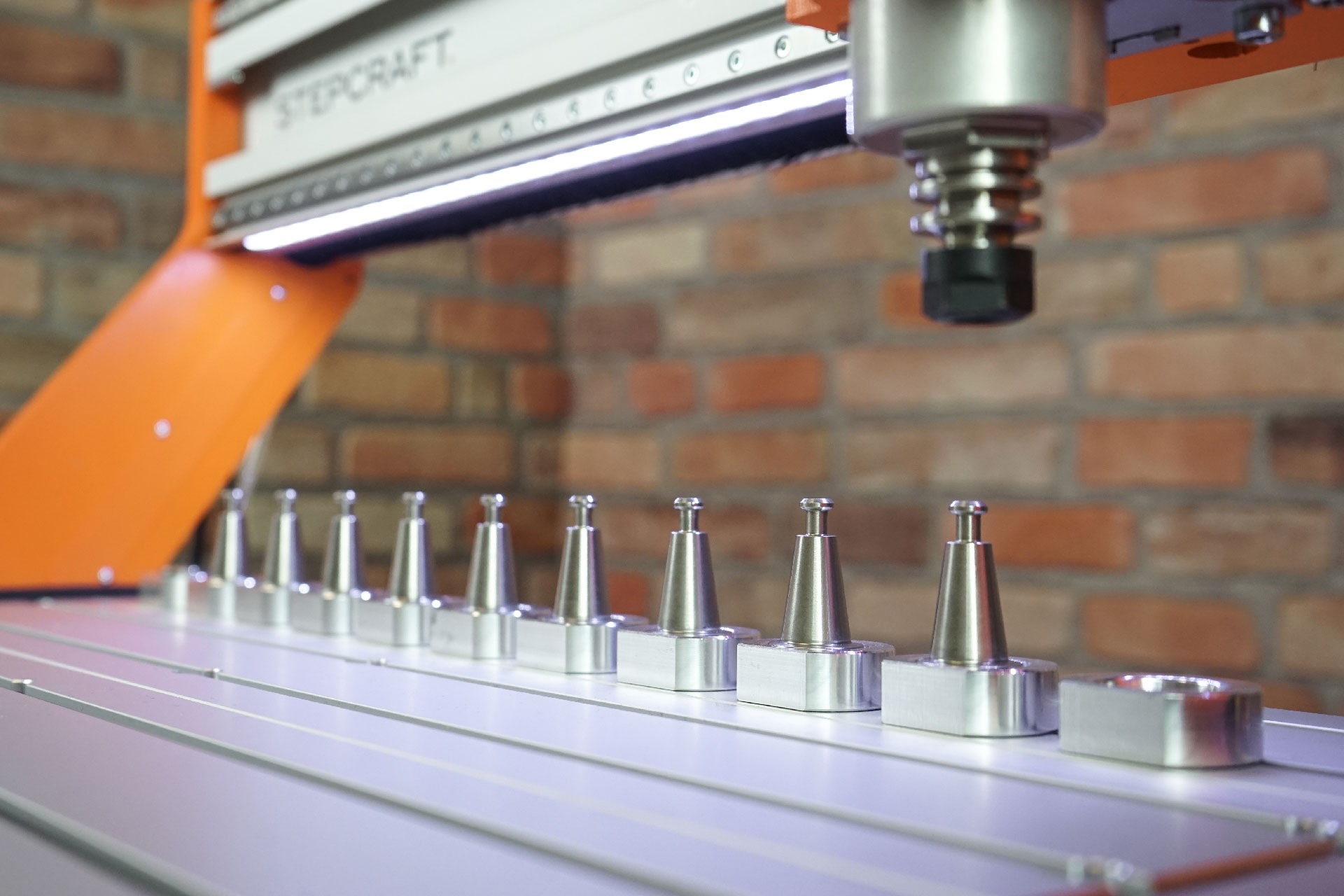

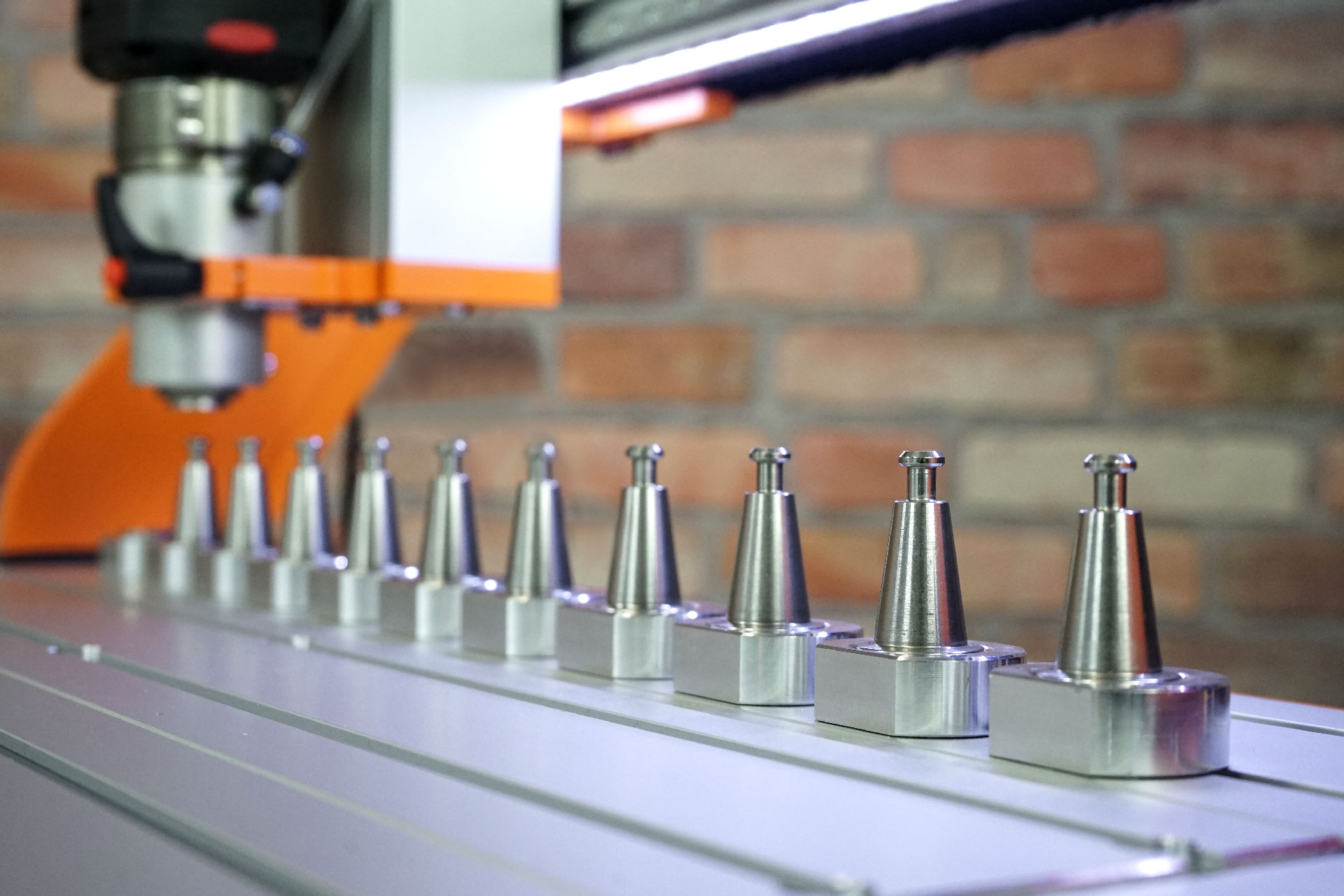

Det nye verktøymagasinet for STEPCRAFT M-serien gjør arbeidet med den automatiske verktøyskifteren enda mer praktisk! Med opptil ti verktøyholdere tilbyr Tool Magazine rikelig med plass til et bredt utvalg av endefreser. To festeringer for SK15 verktøyholdere er allerede ferdigmontert, flere samt adapter for SK10 verktøyholdere er tilgjengelig som ekstrautstyr. Takket være den integrerte verktøylengdesensoren kan lengden på de forskjellige endefresene bestemmes raskt og automatisk.

I tillegg har Tool Magazine en innovativ, pneumatisk løftemekanisme for samtidig bruk av eksosadapter og automatisk verktøyskifter. Når et verktøy plukkes opp eller settes ned, beveger eksosadapteren seg automatisk oppover og åpner for verktøybytte. Dette gjør fresingen enda mer ren og effektiv. Hastigheten på løftemekanismen kan justeres individuelt med en gass. Videre kan metallkontakten til eksosadapteren holdes permanent i høyeste posisjon.

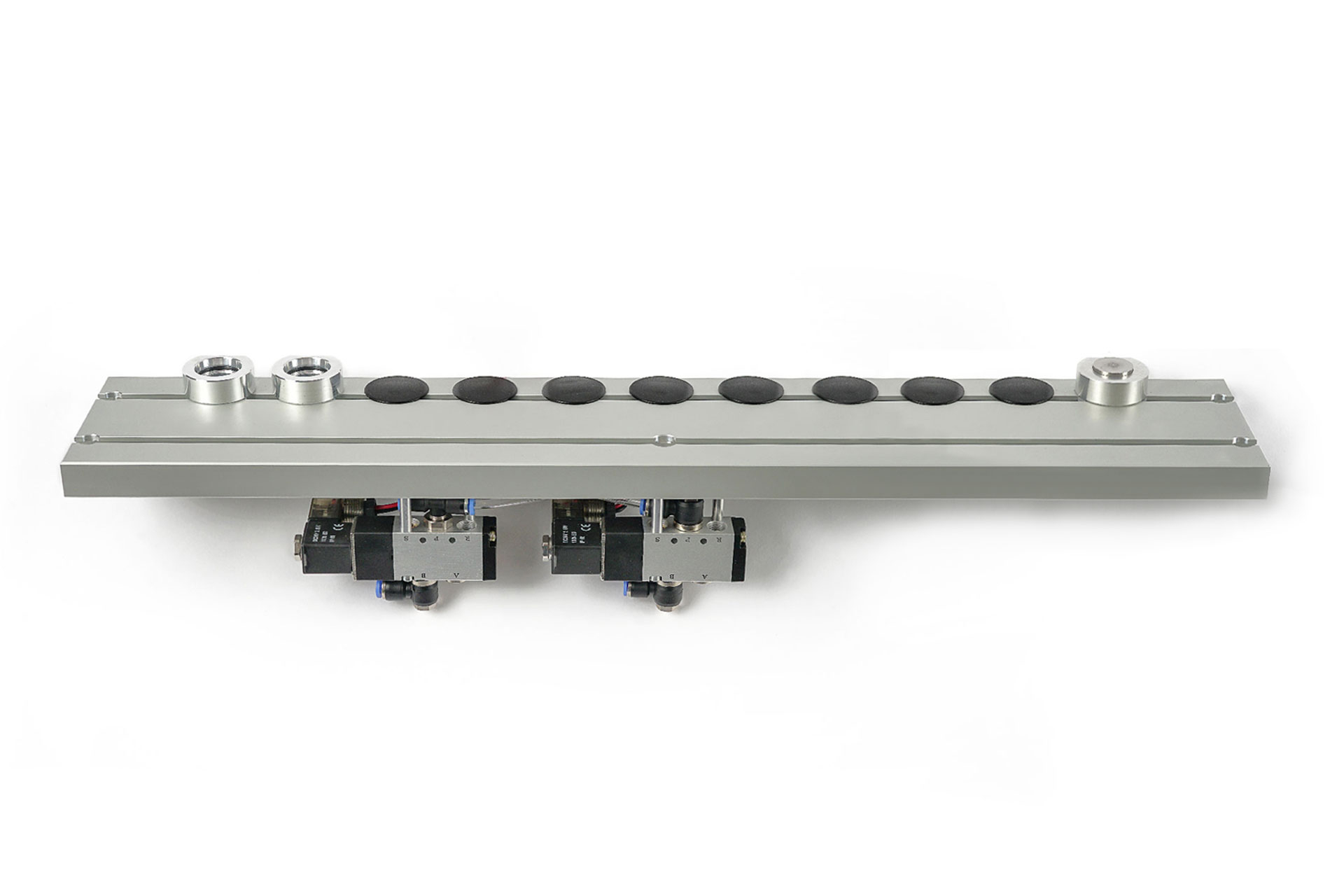

Verktøymagasinet leveres som delvis sammensatt modul og settes enkelt inn i stedet for det siste bordpanelet (MDF eller aluminium). Ved hjelp av de vedlagte pluggene kan ubrukte verktøyspor lett lukkes og dermed beskyttes mot støv og rusk. Tool Magazine er koblet til hovedkortet til STEPCRAFT M-Series og til trykkluft. Til dette formålet kreves en kompressor med minst 9-10 bar som ikke er inkludert i leveringsomfanget.

Kun egnet for bruk med den automatiske verktøyskifteren MM-1000/KRESS/AMB (ingen tilleggsutstyr). For bruk med HF-spindelen inkl. automatisk verktøyskifter, adapter SK15 / SK10 er nødvendig.



Tekniske spesifikasjoner:
Opptil 10 verktøyholdere mulig
Pneumatisk løftemekanisme for samtidig bruk av eksosadapter og automatisk verktøyskifter
Lav monteringshøyde på kun ca. 1,4 cm
Integrert maskinbordløsning
Kun egnet for bruk med den automatiske verktøyskifteren MM-1000/KRESS/AMB (ingen tilleggsutstyr)
For bruk med HF-spindelen inkl. automatisk verktøyskifter, adapter SK15 / SK10 er nødvendig.
For STEPCRAFT M-serien

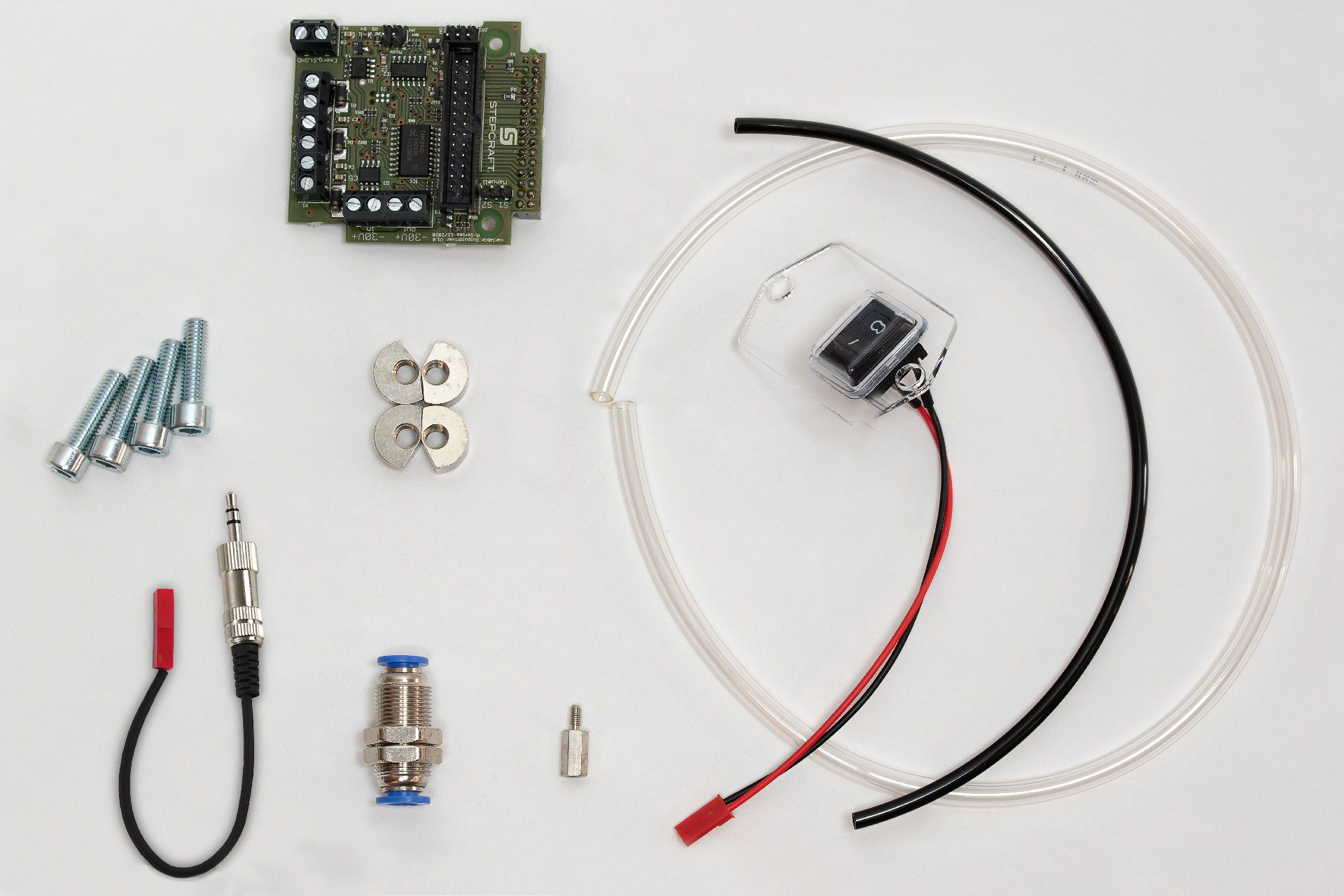

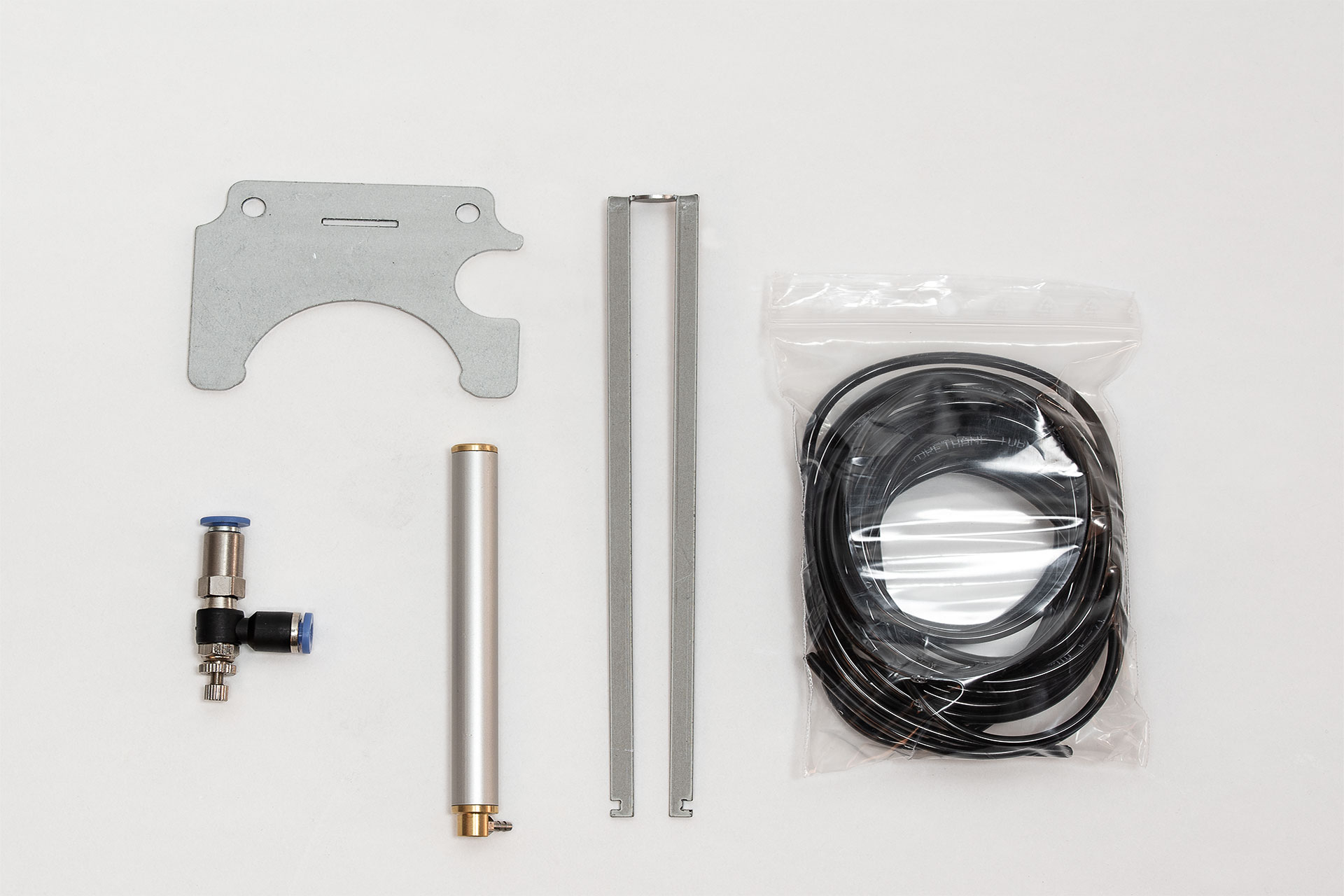

Leveringsomfang:
Verktøymagasin, delvis sammensatt
Pneumatisk løftemekanisme for eksosadapter
Integrert verktøylengdesensor
2x Holdering for SK 15 verktøyholder
8x Plugger for lukking av ubrukte verktøyspor

Forventet levering 17.10.2022
Merke Stepcraft
