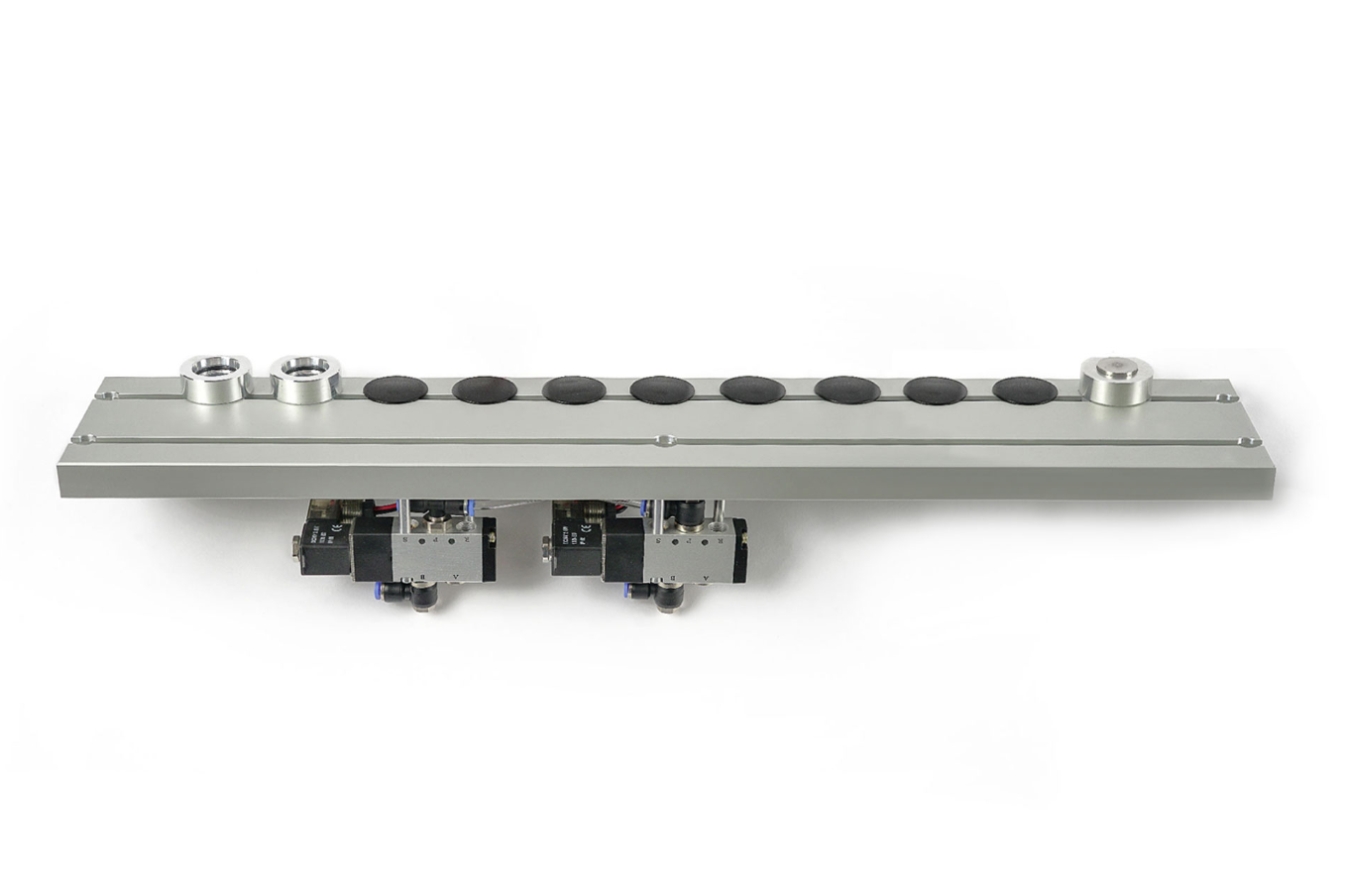

Stepcraft Tool Magazine M.1400 incl pneum lifter

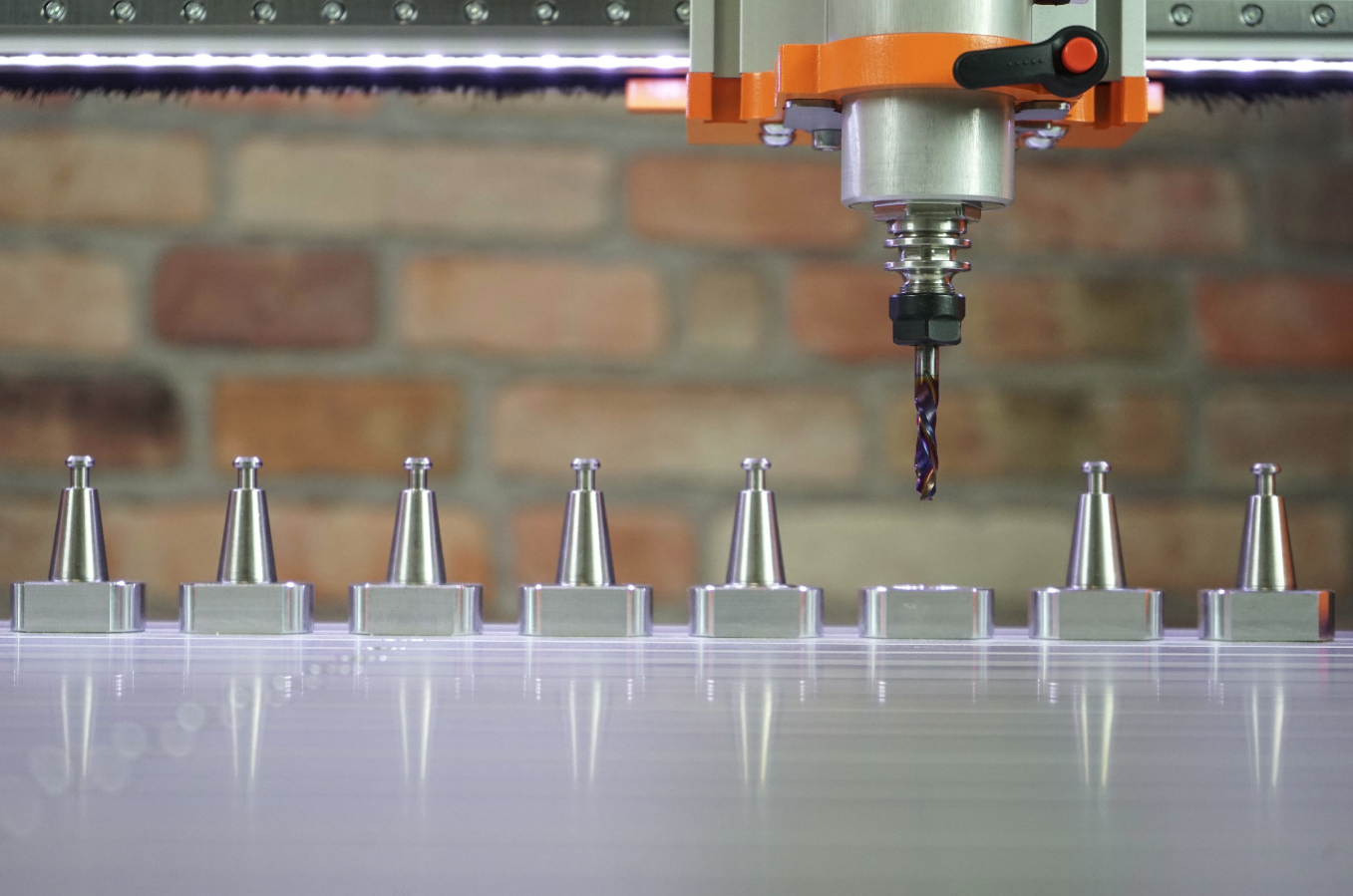

Det nye verktøymagasinet for STEPCRAFT M-serien gjør arbeidet med den automatiske verktøyskifteren enda mer praktisk! Med opptil ti verktøyholdere tilbyr Tool Magazine rikelig med plass til et bredt utvalg av fresestål. To festeringer for SK15 verktøyholdere er allerede ferdigmontert, flere samt adapter for SK10 verktøyholdere er tilgjengelig som ekstrautstyr. Takket være den integrerte verktøylengdesensoren kan lengden på de forskjellige endefresene bestemmes raskt og automatisk.

I tillegg har Tool Magazine en innovativ, pneumatisk løftemekanisme for samtidig bruk av avsugsadapter og automatisk verktøyskifter. Når et verktøy plukkes opp eller settes ned, beveger avsugsadapteren seg automatisk oppover og åpner for verktøybytte. Dette gjør fresingen enda mer ren og effektiv. Hastigheten på løftemekanismen kan justeres individuelt. Videre kan metallkontakten til avsugsadapteren holdes permanent i høyeste posisjon.

Verktøymagasinet leveres som delvis sammensatt modul og settes enkelt inn i stedet for det siste bordpanelet (MDF eller aluminium). Ved hjelp av de vedlagte pluggene kan ubrukte verktøyspor lett lukkes og dermed beskyttes mot støv og rusk. Tool Magazine kobles til hovedkortet til STEPCRAFT M-Series og til trykkluft. Til dette formålet kreves en kompressor med minst 9-10 bar. (Ikke inkludert).

Tekniske spesifikasjoner:

Opptil 10 verktøyholdere mulig
Pneumatisk løftemekanisme for samtidig bruk av avsugsadapter og automatisk verktøyskifter
Lav monteringshøyde på kun ca. 1,4 cm
Integrert maskinbordløsning
Kun egnet for bruk med den automatiske verktøyskifteren for MM-1000/KRESS/AMB 1400
For bruk med HF-spindel med automatisk verktøyskifter, er adapter SK15 / SK10 nødvendig.
For STEPCRAFT M-serien

Leveringsomfang:

Verktøymagasin, delvis sammensatt
Pneumatisk løftemekanisme for avsugsadapter
Integrert verktøylengdesensor
2x Holdering for SK 15 verktøyholder
8x Plugger for lukking av ubrukte verktøyspor
