Stepcraft Rotation axis complete set (D-Series)

STEP11715
Oppgrader din CNC-fresemaskin med en fjerde rotasjonsakse. Settet inkluderer rotasjonsbordet, 4. aksemodulen og bakstokken. Start i dag med ringgravering, gjengefresing og maskinering av dreiedeler!

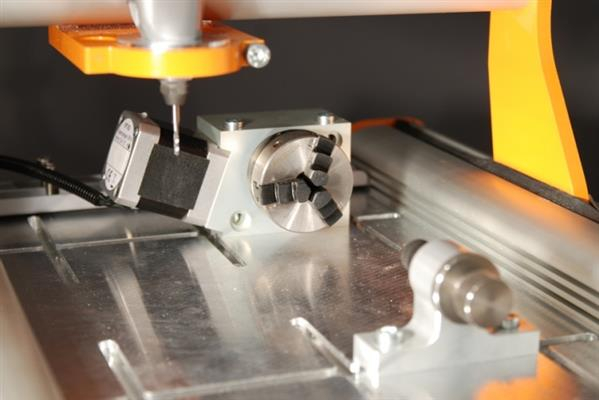

Oppgrader din CNC-fresemaskin med en fjerde rotasjonsakse. Settet inkluderer rotasjonsbordet, 4. aksemodulen og bakstokken. Start i dag med ringgravering, gjengefresing og maskinering av dreiedeler! Den 4. akse modulen plugges enkelt inn i hovedkontrollenheten og skrus fast på holdeplaten. Det roterende bordet med trekjeftchuck og bakstokken er festet på T-sporbordet ditt. CNC-arbeidsstykket ditt klemmes mellom det roterende bordet og bakstokken.

Merk: For bruk av rotasjonsbordet trenger du 4th Axis Module samt fullversjonen av WinPC-NC USB, UCCNC eller en tilsvarende kontrollprogramvare.

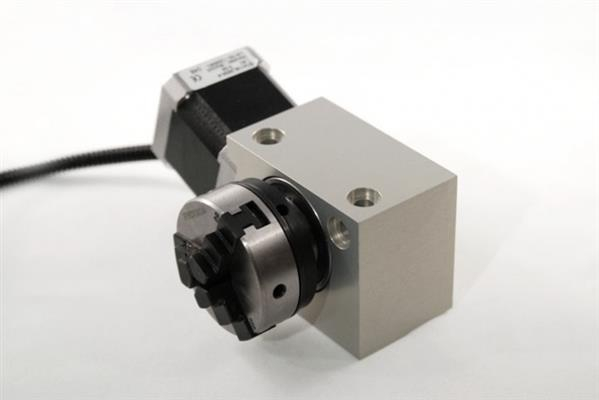

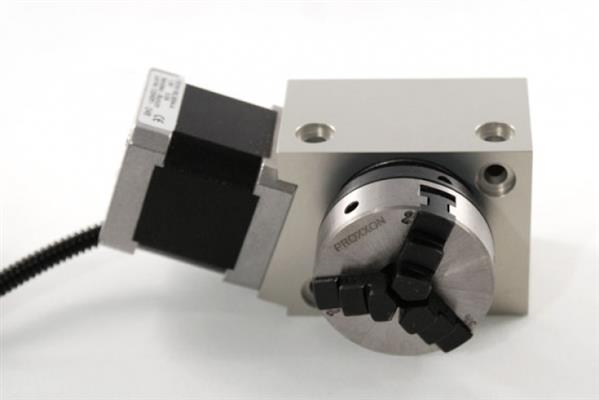

Tekniske spesifikasjoner Roterende bord:
Høyde på spindel: 32 mm
Total høyde: 55 mm
Bredde: 42 mm (uten skaft)
Justerbart anti-backlash snekkegir, girreduksjon 54:1
Halvtrinnsmodus = 21.600 trinn/sving, 60 trinn/°, 1 trinn = 1´ = 60"
Spennhylser: ER16 (1-12 mm)
Sirkulær nøyaktighet: 0,1 - 0,2 mm
Nema 17 trinnmotor med 1,8 A 1,8°
Hus: Aluminium 7075
Alle roterende deler er laget av rustfritt stål
Med referansebryter
Horisontal eller vertikal montering
Festes med M6 skruer
Klemområde med vendbare kjever innvendig fra 1,5 - 32 mm / utside fra 12 - 65 mm
Spennområde utvendig diameter: 50 mm

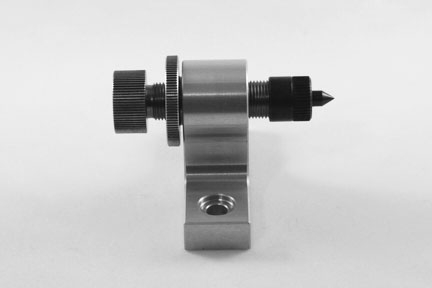

Tekniske spesifikasjoner Bakdeksel:
Topphøyde: 32 mm
Total høyde: 45 mm
Skruebane: ca. 10 mm
Låsbar med låseskive
Materiale: aluminium 7075 eloksert
Kulelager strømsenter
Inkludert festeskrue og t-muttere

Leveringsomfang:
4. aksemodul

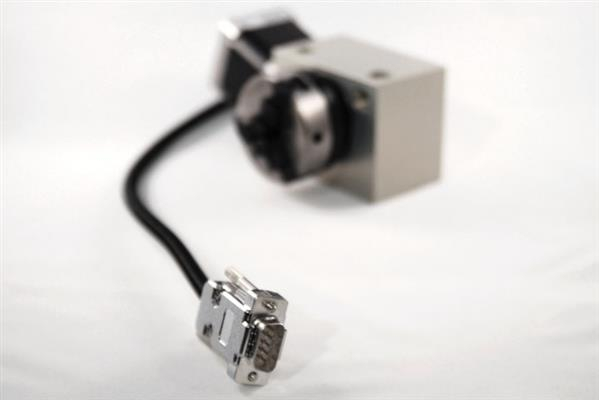

Roterende bord (med festeskruer for horisontal installasjon, 9-pins Sub-D-kontakt, kabellengde 50 cm)
Bakstokk (med midtpunkt, 2x M6x15 festeskruer, 2x spormuttere M6)

Forventet levering 08.05.2024
Merke Stepcraft
