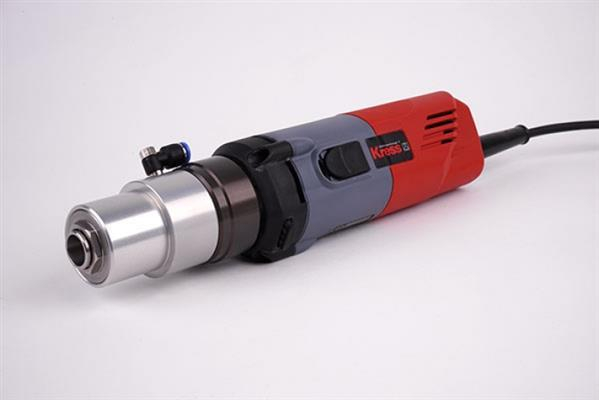

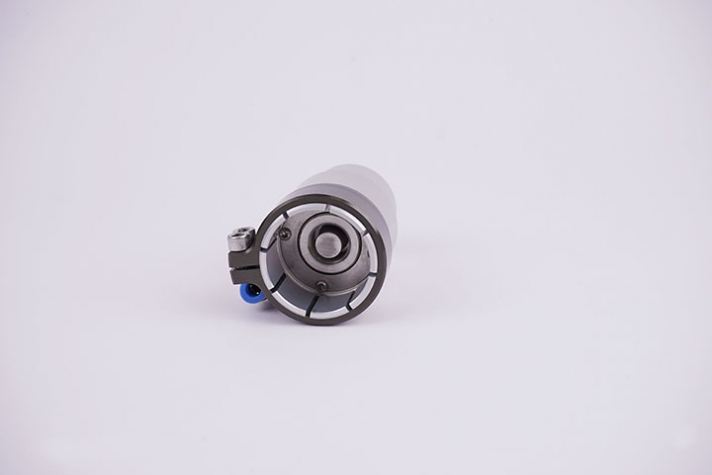

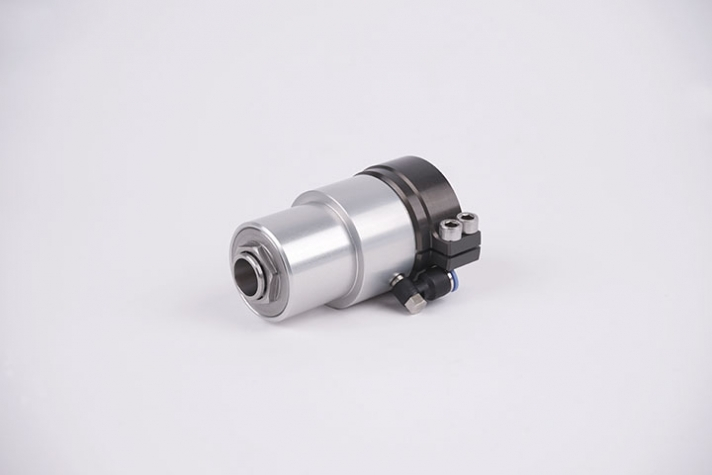

Stepcraft automatic tool change for AMB-1400 FME

Med den automatiske verktøyveksleren for STEPCRAFT fresespindel er det ikke lenger nødvendig med tidkrevende manuelt utskifting av verktøy. Verktøynummer velges i tegneprogramvaren og velges deretter automatisk i UCCNC styringsprogrammet. Ved bruk av trykkluft returneres et verktøy eller et nytt hentes. Det medfølgende magasinet har plass til opptil seks verktøy og kan valgfritt utvides for opptil tolv.

Mange velger å kjøpe det nyere verktøymagasinet med integrert verktøyoppmåling som tillegg. Dette har ikke plass til store verktøy, da holderene er ø19 mm innvendig. Det medfølgende magasinet kan da benyttes til større verktøy, som fres til offerbord m.m.

Vær oppmerksom på at med en verktøyveksler er det nødvendig å redusere matehastighet og kuttdypde for verktøy med ca 40-50%. Dette skyldes at SK15 holderen er relativt liten og holdes fast på en kon i verktøyveksleren. Sk 15 holderen har ER11 spennhylse med kapasitet opp til 8mm tange diameter.

For å bruke verktøyveksleren er det nødvendig med en kompressor med minimum 9-10 bar (130 - 145 psi).

Verktøyholder SK15 med passende ER11-spennhylser må kjøpes separat, samt bryterenheten som er nødvendig for å betjene noen fresespindler (eldre og små modeller).

Fresespindelen AMB 1400 FME-P DI er ikke egnet for bruk på 1.- og 2.generasjon av STEPCRAFT D-serien.

Tekniske spesifikasjoner:

• SK 15 verktøyholdere for ER11 spennhylser fra 1 til 8 mm
• Dobbelt kulelager (forseglet)
• Egnet for hastigheter opp til 25.000 rpm
• Driftstrykk: minimum 8 bar (krever 10 bar kompressor, da denne opererer mellom 8-10 bar)
• Diameter aksel: 43 mm
• Diameter: 56 mm
• Lengde (uten verktøyholder): 100 mm
• Vekt: 585 g

Vi kan levere 10 bar kompressor med svært lavt støynivå
